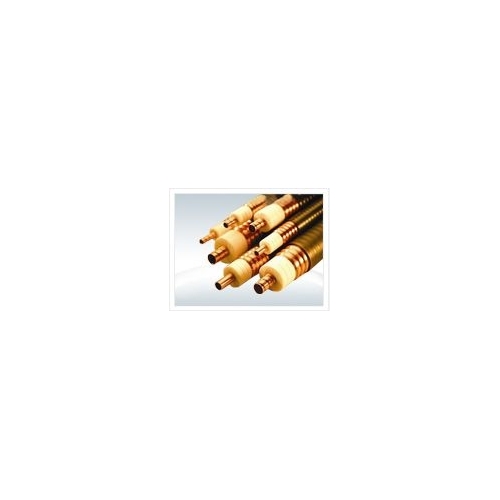

同軸射頻電纜
上傳作者：2016-03-31 09-29-23 更新時間：admin
射頻電纜 用途：本產品適用于共用天線系統，閉路電視系統等信號傳輸，該電纜具有衰減小，抗干擾強等特點。 SYWV（Y）聚乙烯物理發泡絕緣同軸射頻電纜產品結構尺寸。 |
|
項目 | 尺寸 | SYWV（Y）-75-5 | SYWV（Y）-75-7 | SYWV（Y）-75-9 | SYWV（Y）-75-12 | 內導體直徑 | 1.00±0.02 | 1.66±0.02 | 2.15±0.03 | 2.77±0.03 | 發泡介質（絕緣體）外徑 | 4.80±0.20 | 7.25±0.20 | 9.00±0.25 | 11.50±0.30 | 外導體 | 鋁塑復合帶或鋁箔+鍍錫軟銅絲編織，編織用鍍錫軟銅絲的標稱直徑 | 0.12～0.15 | 0.12～0.15 | 0.12～0.18 | 0.12～0.20 | 外導體的最大直徑編織角≤45°
填充系數0.23（最?。?/span> | 5.8 | 8.3 | 10.1 | 12.6 | 護套 | 厚度≥ | 0.70 | 0.85 | 0.96 | 1.00 | 外徑 | 7.2±0.30 | 10.3±0.30 | 12.2±0.40 | 15.40±0.40 | 交貨長度 | 每卷長度≮ | 100 | 100 | 200 | 200 | 短斷≥ | 20 | 50 | 50 | 50 | -7、-9、-12每根長度以訂貨要求長度為準。 |
SYWV（Y）聚乙烯物理發泡絕緣同軸射頻電纜產品電氣性能 項目 | 尺寸 | SYWV（Y）-75-5 | SYWV（Y）-75-7 | SYWV（Y）-75-9 | SYWV（Y）-75-12 | 纜芯介電強度40-60Hz lmin＞ | 1.6 | 1.6 | 1.6 | 1.6 | 絕緣電阻（MΩ·km）500V直流＞ | 10000 | 10000 | 10000 | 10000 | 護套介電強度＞ | 火花試驗（kv）40-60Hz | 3.0 | 5.0 | 8.0 | 8.0 | 浸水試驗（kv）40-60Hz | 2.0 | 3.0 | 5.0 | 5.0 | 特性阻抗（Ω）200MHz
| 75±3.0 | 75±2.5 | 75±2.5 | 7.5±2.0 | 壓減常數DB/100M＜ | 50MHz | 4.9 | 3.1 | 2.6 | 2.0 | 200MHz | 9.9 | 6.5 | 5.2 | 4.1 | 550MHz | 16.8 | 10.7 | 8.5 | 6.7 | 800MHz | 21.0 | 13.9 | 11.5 | 92 | 回波損耗＞ | VHF | 20 | 20 | 20 | 23 | VHF | 18 | 18 | 18 | 20 |
SYV實心聚乙烯絕緣射頻電纜： 型號 | 電纜結構參數 | 內導體 | 絕緣 | 外導體 | 護套 | 結構根數/直徑 mm | 外徑 mm | 結構 | 標稱厚度mm | 最薄厚度mm | 外徑 mm | SYV75-2 | 7/0.08 | 1.5±0.10 | 單編織層 | 0.43 | 0.30 | 2.9±0.10 | SYV75-3 | 7/0.17 | 3.0±0.15 | 單編織層 | 0.66 | 0.45 | 5.0±0.25 | SYV75-5-1 | 1/0.72 | 4.6±0.20 | 單編織層 | 0.90 | 0.60 | 7.1±0.30 | SYV75-5-2 | 7/0.26 | 4.6±0.20 | 單編織層 | 0.90 | 0.60 | 7.1±0.30 | SYV75-7 | 7/0.40 | 7.30±0.25 | 單編織層 | 1.0 | 0.70 | 10.2±0.30 | SYV75-9 | 1/1.37 | 9.0±0.30 | 單編織層 | 1.2 | 0.80 | 12.4±0.40 | SYV50-2-1 | 7/0.15 | 1.5±0.10 | 單編織層 | 0.43 | 0.30 | 2.9±0.10 | SYV50-2-2 | 1/0.68 | 2.2±0.10 | 單編織層 | 0.56 | 0.40 | 4.0±0.20 | SYV50-3 | 1/0.90 | 3.0±0.15 | 單編織層 | 0.66 | 0.45 | 5.0±0.25 | SYV50-5-1 | 1/1.37 | 4.6±0.20 | 單編織層 | 0.90 | 0.60 | 7.0±0.30 | SYV50-5-2 | 1/1.37 | 4.6±0.20 | 雙編織層 | 0.90 | 0.60 | 7.8±0.30 | SYV50-7-1 | 7/0.76 | 7.3±0.25 | 單編織層 | 1.0 | 0.70 | 10.2±0.30 | SYV50-7-2 | 7/0.76 | 7.3±0.25 | 雙編織層 | 1.0 | 0.70 | 11.2±0.30 |
SYKV
縱孔聚乙烯絕緣射頻電纜： 結構 | 型號Type | 內導體 mm | 絕緣外徑 mm | 絕緣電阻≥MΩ.km | 特性阻抗 Ω | 電容Cap≤pf/m | 衰減常數 dB/100m≤ | 參考重量kg/km | 50MHz | 200MHz | 800MHz | 縱孔絕緣 | SYKV-75-5 | 1/1.00 | 4.8 | 5000 | 75±3 | 60 | 5.3 | 10.8 | 22.9 | 50 | SYKV-75-7 | 1/1.60 | 7.3 | 5000 | 75±3 | 60 | 3.4 | 7.1 | 15.2 | 95 | SYKV-75-9 | 1/2.00 | 9.0 | 5000 | 75±3 | 60 | 2.8 | 5.7 | 12.5 | 153 |
|
