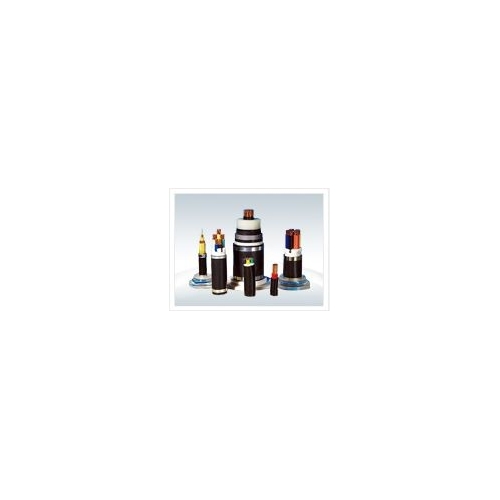

橡皮絕緣軟電纜
上傳作者：2016-03-31 09-30-01 更新時間：admin
一、 用途：
本產品用于交流額定電壓Uo/U
450/750V及以下動力，家用電器及各種移動或電氣設備和工具用。 二、性能：
（一）通用橡套軟電纜：
1、產品依據GB5023-1997及JB8735-1998標準。
2、電纜長期允許工作溫度應不超過65℃；
3、W型派生電纜具有耐氣候和一定的耐油性能，適宜于在戶外或接觸油污的場合使用；
4、成品電纜應經受下表規定的電壓實驗。 | |
實驗條件 | 單位 | 額定電壓 V | 300/300 300/500 | 450/750 | 試樣長度 | m | 整卷 | 整卷 | 溫度 | ℃ | 室溫 | 室溫 | 實驗電壓 | v | 2000 | 2500 | 電壓施加時間 | min | 5 | 5 |
（二）電焊機電纜：
1、產品依據GB5023-1997標準；
2、電纜的長期允許工作溫度應不超過65℃；
3、成品電纜應經受表A規定的交流50Hz浸水電壓實驗；
4、成品電纜應經受表B規定的交流50Hz浸水電壓實驗；
5、成品電纜應經受表C規定的靜態曲線實驗。 表A
護套厚度 δmm | 試驗電壓 V | δ≤2.0 | 6000 | 2.0＜δ≤3.0 | 7000 | 2.5＜δ≤3.0 | 8000 | 3.0＜δ≤3.5 | 10000 |
表B 實驗條件 | 單位 | 性能要求 | 試樣長度最小 | m | 10 | 浸水時間最小 | h | 1 | 水溫 | ℃ | 20± | 試驗電壓值 | v | 2000 | 施加電壓時間最小 | min | 5 |
表C 標稱截面mm2 | 最大距離Lcm | 標稱截面mm2 | 最大距離Lcm | 10 | 45 | 70 | 55 | 16 | 45 | 95 | 60 | 25 | 45 | 120 | 65 | 35 | 50 | 150 | 70 | 50 | 50 | 185 | 75 |
（三）橡套電纜的型號名稱 型號 | 名稱 | 用途 | YQ，YQW | 輕型橡套軟電纜 | 用于各種移動電器設備及工具 | YZ，YZW | 中型橡套軟電纜 | YC，YCW | 重型橡套軟電纜 | YH | 天然膠護套電焊機電纜 | 用于連接電焊機及焊鉗電纜 | YHF | 氯丁膠或其他相當?shù)暮铣赡z彈性護套電焊機電纜 |
橡套電纜的生產范圍： 型號 | 額定電壓 | 芯數 | 標稱截面mm2 | YQ YQW | 300/500 | 2、3 | 0.3-0.5 | YZ YZW | 450/750 | 2、3、4、5 | 0.75-6 | YC YCW | 450/750 | 1 | 1.5-400 | 2 | 1.5-95 | 3、4 | 1.5-105 | 5 | 1.5-25 | YH YHW | 200 | 1 | 10-120 |
注：根據用戶需要，還可生產以上規格外的產品 （四）通用橡套軟電纜長期允許載流量
導線工作溫度：65℃ 環境溫度：25℃ 導線截面mm2 | 空氣敷設長期允許載流量A | YQ、YQW | YZ、YZW | YC、YCW | 二芯 | 三芯 | 二芯 | 三芯 | 四芯 | 一芯 | 二芯 | 三芯 | 四芯 | 0.3 | 7 | 6 |
|
|
|
|
|
|
| 0.5 | 11 | 9 | 12 | 10 | 9 |
|
|
|
| 0.75 | 14 | 12 | 14 | 12 | 11 |
|
|
|
| 1 |
|
| 17 | 14 | 13 |
|
|
|
| 1.5 |
|
| 21 | 18 | 18 |
|
|
|
| 2 |
|
| 26 | 22 | 22 |
|
|
|
| 2.5 |
|
| 30 | 25 | 25 | 37 | 30 | 26 | 27 | 4 |
|
| 41 | 35 | 36 | 47 | 39 | 34 | 34 | 6 |
|
| 53 | 45 | 45 | 52 | 51 | 43 | 44 | 10 |
|
|
|
|
| 75 | 74 | 63 | 63 | 16 |
|
|
|
|
| 112 | 98 | 84 | 84 | 25 |
|
|
|
|
| 148 | 135 | 115 | 116 | 35 |
|
|
|
|
| 183 | 167 | 142 | 143 | 50 |
|
|
|
|
| 226 | 208 | 176 | 177 | 70 |
|
|
|
|
| 289 | 259 | 224 | 224 | 95 |
|
|
|
|
| 353 | 318 | 273 | 273 | 120 |
|
|
|
|
| 415 | 371 | 316 | 316 |
|
