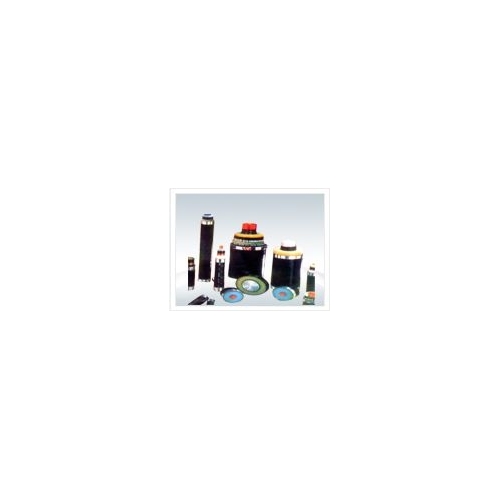

0.6/1KV聚氯乙烯絕緣交聯聚乙烯絕耐火電纜
上傳作者：2016-03-31 09-33-50 更新時間：admin
0.6/1KW聚氯乙烯絕緣、交聯聚乙烯絕緣耐火電纜
一、產品性能：
耐火電纜參照GB/T12706-2002標準。耐火特性符合GB/T18380-2001標準
本產品采用耐火云母帶作為耐火層，護套采用阻燃聚氯乙烯護套料。
二、使用特性：
本產品適用于交流額定電壓0.6/1kv及以下配電線路、需要具有耐火特性的場合。
電纜敷設時環境溫度不低于0℃，最小彎曲半徑為電纜外徑的15倍。
| |
電纜的型號規格：
型號 | 名稱 | 芯數 | 導電線芯標稱截面mm2 | NH-VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電纜 | 1-5 | 1.5-240 | NH-VV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火電纜 | 1-5 | 2.5-240 | NH-YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火電纜 | 1-5 | 1.5-240 | NH-YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火電纜 | 1-5 | 2.5-240 |
電纜規格
芯數×截面mm2 | 電纜外徑mm | 電纜計算重量kg/km | 20℃導體直流電阻Ω/km | 電纜參考載流量（A） | 非鎧裝 | 鎧裝 | 非鎧裝 | 鎧裝 | 在空氣中 | 在土壤中 | 1×1.5 | 8.7 |
| 87 |
| 12.1 | 24 | 29 | 1×2.5 | 9.1 |
| 102 |
| 7.41 | 31 | 38 | 1×4 | 10.0 |
| 131 |
| 4.61 | 41 | 49 | 1×6 | 10.5 |
| 156 |
| 3.08 | 52 | 61 | 1×10 | 11.8 | 17.0 | 211 | 468 | 1.83 | 72 | 83 | 1×16 | 12.9 | 18.1 | 278 | 558 | 1.15 | 95 | 105 | 1×25 | 14.5 | 19.7 | 387 | 695 | 0.727 | 120 | 135 | 1×35 | 15.6 | 20.8 | 494 | 823 | 0.524 | 150 | 160 | 1×50 | 17.1 | 22.5 | 657 | 1012 | 0.387 | 180 | 195 | 1×70 | 18.5 | 23.7 | 851 | 1235 | 0.268 | 230 | 240 | 4×95 | 20.7 | 25.9 | 1119 | 1540 | 0.193 | 280 | 285 | 1×120 | 22.4 | 27.0 | 1367 | 1818 | 0.153 | 325 | 250 | 1×150 | 24.4 | 29.7 | 1680 | 2173 | 0.124 | 375 | 290 | 1×185 | 26.5 | 32.1 | 2041 | 2587 | 0.991 | 430 | 335 | 1×240 | 29.5 |
| 2604 |
| 0.0754 | 510 | 395 | 2×1.5 | 15.5 |
| 228 |
| 12.1 | 15 | 22 | 2×2.5 | 16.3 | 19.7 | 270 | 478 | 7.41 | 19 | 29 | 2×4 | 18.2 | 21.6 | 361 | 591 | 4.61 | 26 | 38 | 2×6 | 19.3 | 22.7 | 434 | 678 | 3.08 | 32 | 47 | 2×10 | 22.1 | 25.4 | 613 | 891 | 1.83 | 46 | 65 | 2×16 | 24.3 | 27.7 | 823 | 1130 | 1.15 | 60 | 84 | 2×25 | 27.8 | 33.1 | 1166 | 1861 | 0.727 | 77 | 110 | 2×35 | 30.5 | 35.7 | 1515 | 2271 | 0.524 | 95 | 130 | 2×50 | 34.0 | 39.2 | 2041 | 2878 | 0.387 | 115 | 155 | 2×70 | 37.3 | 42.7 | 2697 | 3622 | 0.268 | 145 | 195 |
電纜規格
芯數×截面mm2 | 電纜外徑mm | 電纜計算重量kg/km | 20℃導體直流電阻Ω/km | 電纜參考載流量（A） | 非鎧裝 | 鎧裝 | 非鎧裝 | 鎧裝 | 在空氣中 | 在土壤中 | 2×95 | 42.4 | 48.1 | 3569 | 4656 | 0.193 | 185 | 230 | 2×120 | 46.1 | 51.8 | 4385 | 5551 | 0.153 | 210 | 260 | 2×150 | 50.7 | 56.7 | 5417 | 6731 | 0.124 | 245 | 300 | 2×185 | 55.9 | 62.0 | 6652 | 8107 | 0.0991 | 280 | 335 | 2×240 | 62.3 | 68.7 | 8478 | 10124 | 0.0754 | 335 | 390 | 4×4 | 19.4 | 22.8 | 411 | 657 | 4.61 | 26 | 38 | 4×6 | 20.8 | 24.2 | 514 | 776 | 3.08 | 32 | 47 | 4×10 | 23.5 | 26.8 | 704 | 997 | 1.83 | 46 | 65 | 4×16 | 26.1 | 29.7 | 963 | 2303 | 1.15 | 60 | 84 | 4×25 | 29.8 | 35.0 | 1366 | 2106 | 0.727 | 77 | 110 | 4×35 | 32.2 | 37.4 | 1706 | 2500 | 0.524 | 95 | 130 | 4×50 | 36.1 | 41.5 | 2342 | 3237 | 0.387 | 115 | 155 | 4×70 | 39.5 | 45.0 | 3068 | 4065 | 0.268 | 145 | 195 | 4×95 | 45.0 | 50.6 | 4114 | 5250 | 0.195 | 185 | 230 | 4×120 | 49.0 | 54.8 | 5115 | 6375 | 0.153 | 210 | 260 | 4×150 | 52.9 | 59.0 | 6163 | 7508 | 0.124 | 245 | 300 | 4×185 | 58.8 | 65.0 | 7603 | 9159 | 0.0991 | 280 | 335 | 4×240 | 65.2 | 71.7 | 9640 | 11405 | 0.0754 | 335 | 390 | 5×2.5 | 19.2 | 22.6 | 394 | 641 | 7.41 | 19 | 29 | 5×4 | 21.6 | 25.0 | 528 | 800 | 4.61 | 26 | 38 | 5×6 | 23.0 | 26.3 | 645 | 934 | 3.08 | 32 | 47 | 5×10 | 26.4 | 31.7 | 921 | 1582 | 1.83 | 46 | 65 | 5×16 | 29.3 | 34.6 | 1282 | 2009 | 1.15 | 60 | 84 | 5×25 | 34.0 | 39.2 | 1841 | 2686 | 0.727 | 77 | 110 | 5×35 | 37.5 | 43.0 | 2425 | 3325 | 0.524 | 95 | 130 | 5×50 | 41.8 | 47.3 | 3306 | 4332 | 0.387 | 115 | 155 | 5×70 | 45.8 | 51.5 | 4333 | 5193 | 0.268 | 145 | 195 | 5×95 | 52.2 | 58.1 | 5772 | 7125 | 0.193 | 185 | 230 | 5×120 | 57.2 | 63.3 | 7125 | 8616 | 0.153 | 210 | 260 |
|
