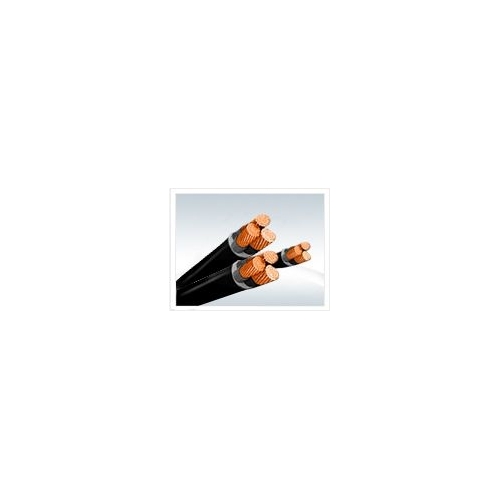

10kv交聯聚乙烯絕緣架空電纜
上傳作者：2016-03-31 09-37-38 更新時間：admin
10kv交聯聚乙烯絕緣架空電纜
一、產品性能：
1、產品依據GB14049-93國家標準。
2、電纜的絕緣電阻不小于1500MΩ.km(20℃)。
3、電纜浸水1小時后，經受18kv高壓試驗1分鐘不擊穿。
二、使用特性
1、本產品適用于交流額定電壓U（Um）為10（12）kv的架空電力。
2、電纜導體的最高長期工作溫度90℃。
3、敷設溫度應不低于-20℃。
4、短路時（最長持續時間不超過5秒）導體的最高溫度應不大于250℃。
| | 型號規格：
型號 | 芯數 | 截面mm2 | 名稱 | 主要用途 | JKYJ | 1 | 25-240 | 銅芯交聯聚乙烯絕緣架空電纜 | 架空固定敷設，軟銅芯產品用與變壓器引下線。電纜架設時，應考慮電纜和樹木保持一定距離，電纜運行時，允許電纜和樹木頻繁接觸。 | 3 | 25-120 |
| 1 | 25-240 | 軟銅芯交聯聚乙烯絕緣架空電纜 | JKTRYJ | 3 | 25-120 |
結構尺寸、技術性能
規格 | 緊壓導體外徑 | 內屏蔽厚度 | 絕緣厚度 | 電纜外徑 | 電纜重量 | 導體拉斷力 | 導體最大電阻 | 浸水交流電壓試驗 | mm | mm | mm | mm14.2 | kg/km | N | 20℃Ω/km | KV | 1×25 | 6.2 | 0.6 | 3.4 | 14.2 | 344 | 8465 | 0.749 | 18 | 1×35 | 7.2 | 0.6 | 3.4 | 15.2 | 445 | 11731 | 0.540 | 18 | 1×50 | 8.5 | 0.6 | 3.4 | 16.5 | 594 | 16502 | 0.399 | 18 | 1×70 | 10.2 | 0.6 | 3.4 | 18.2 | 792 | 23461 | 0.276 | 18 | 1×95 | 11.8 | 0.7 | 3.4 | 20.0 | 1034 | 31759 | 0.199 | 18 | 1×120 | 13.2 | 0.7 | 3.4 | 21.0 | 1280 | 39911 | 0.158 | 18 | 1×150 | 14.8 | 0.7 | 3.4 | 23.0 | 1566 | 49505 | 0.128 | 18 | 1×185 | 16.4 | 0.7 | 3.4 | 24.6 | 1897 | 61846 | 0.1021 | 18 | 1×240 | 18.6 | 0.7 | 3.4 | 26.8 | 2413 | 79823 | 0.0777 | 18 |
|
|
