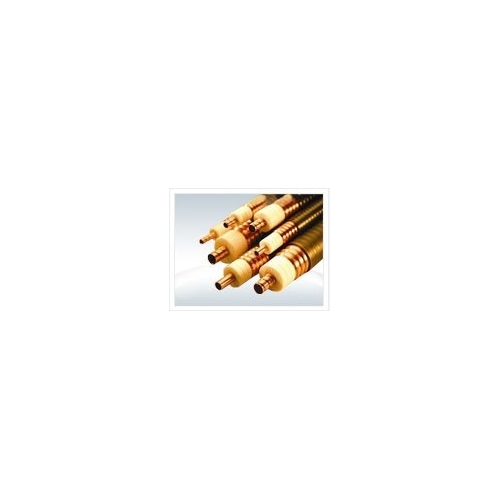

同軸射頻電纜

Upload OF：2016-03-31 09-29-23 Updated：admin

射頻電纜

用途：本產品適用于共用天線系統，閉路電視系統等信號傳輸，該電纜具有衰減小，抗干擾強等特點。

SYWV（Y）聚乙烯物理發泡絕緣同軸射頻電纜產品結構尺寸。

項目		尺寸
項目		SYWV（Y）-75-5	SYWV（Y）-75-7	SYWV（Y）-75-9	SYWV（Y）-75-12
內導體直徑		1.00±0.02	1.66±0.02	2.15±0.03	2.77±0.03
發泡介質（絕緣體）外徑		4.80±0.20	7.25±0.20	9.00±0.25	11.50±0.30
外導體	鋁塑復合帶或鋁箔+鍍錫軟銅絲編織，編織用鍍錫軟銅絲的標稱直徑	0.12～0.15	0.12～0.15	0.12～0.18	0.12～0.20
外導體	外導體的最大直徑編織角≤45° 填充系數0.23（最?。?/span>	5.8	8.3	10.1	12.6
護套	厚度≥	0.70	0.85	0.96	1.00
護套	外徑	7.2±0.30	10.3±0.30	12.2±0.40	15.40±0.40
交貨長度	每卷長度≮	100	100	200	200
	短斷≥	20	50	50	50
	-7、-9、-12每根長度以訂貨要求長度為準。

SYWV（Y）聚乙烯物理發泡絕緣同軸射頻電纜產品電氣性能

項目		尺寸
項目		SYWV（Y）-75-5	SYWV（Y）-75-7	SYWV（Y）-75-9	SYWV（Y）-75-12
纜芯介電強度40-60Hz lmin＞		1.6	1.6	1.6	1.6
絕緣電阻（MΩ·km）500V直流＞		10000	10000	10000	10000
護套介電強度＞	火花試驗40-60Hz	3.0	5.0	8.0	8.0
護套介電強度＞	浸水試驗40-60Hz	2.0	3.0	5.0	5.0
特性阻抗（Ω）200MHz		75±3.0	75±2.5	75±2.5	7.5±2.0
壓減常數DB/100M＜	50MHz	4.9	3.1	2.6	2.0
	200MHz	9.9	6.5	5.2	4.1
	550MHz	16.8	10.7	8.5	6.7
	800MHz	21.0	13.9	11.5	92
回波損耗＞	VHF	20	20	20	23
回波損耗＞	VHF	18	18	18	20

SYV實心聚乙烯絕緣射頻電纜：

型號	電纜結構參數
	內導體	絕緣	外導體	護套
	結構根數/直徑 mm	外徑 mm	結構	標稱厚度mm	最薄厚度mm	外徑 mm
SYV75-2	7/0.08	1.5±0.10	單編織層	0.43	0.30	2.9±0.10
SYV75-3	7/0.17	3.0±0.15	單編織層	0.66	0.45	5.0±0.25
SYV75-5-1	1/0.72	4.6±0.20	單編織層	0.90	0.60	7.1±0.30
SYV75-5-2	7/0.26	4.6±0.20	單編織層	0.90	0.60	7.1±0.30
SYV75-7	7/0.40	7.30±0.25	單編織層	1.0	0.70	10.2±0.30
SYV75-9	1/1.37	9.0±0.30	單編織層	1.2	0.80	12.4±0.40
SYV50-2-1	7/0.15	1.5±0.10	單編織層	0.43	0.30	2.9±0.10
SYV50-2-2	1/0.68	2.2±0.10	單編織層	0.56	0.40	4.0±0.20
SYV50-3	1/0.90	3.0±0.15	單編織層	0.66	0.45	5.0±0.25
SYV50-5-1	1/1.37	4.6±0.20	單編織層	0.90	0.60	7.0±0.30
SYV50-5-2	1/1.37	4.6±0.20	雙編織層	0.90	0.60	7.8±0.30
SYV50-7-1	7/0.76	7.3±0.25	單編織層	1.0	0.70	10.2±0.30
SYV50-7-2	7/0.76	7.3±0.25	雙編織層	1.0	0.70	11.2±0.30

SYKV 縱孔聚乙烯絕緣射頻電纜：

結構	型號Type	內導體 mm	絕緣外徑 mm	絕緣電阻≥MΩ.km	特性阻抗 Ω	電容Cap≤pf/m	衰減常數 dB/100m≤			參考重量kg/km
結構	型號Type	內導體 mm	絕緣外徑 mm	絕緣電阻≥MΩ.km	特性阻抗 Ω	電容Cap≤pf/m	50MHz	200MHz	800MHz	參考重量kg/km
縱孔絕緣	SYKV-75-5	1/1.00	4.8	5000	75±3	60	5.3	10.8	22.9	50
	SYKV-75-7	1/1.60	7.3	5000	75±3	60	3.4	7.1	15.2	95
	SYKV-75-9	1/2.00	9.0	5000	75±3	60	2.8	5.7	12.5	153
